yEd Graph Editor

yEd Graph Editor, akış şemaları, UML diyagramları, ağ topolojileri, organizasyon şemaları ve ER diyagramları çizmek için kullanılan ücretsiz ve güçlü bir diyagram editörüdür. Java tabanlı olması sayesinde Windows, Mac ve Linux’ta aynı deneyimi sunar; web sürümüyle tarayıcıdan da erişilebilir. Büyük ve karmaşık diyagramlar için otomatik düzenleme algoritması öne çıkan özelliğidir.

Temel Özellikler

• Akış şeması, UML, BPMN ve veri akışı diyagramı
• Ağ topolojisi, organizasyon şeması ve ER diyagramı
• GraphML ve SVG formatına dışa aktarma

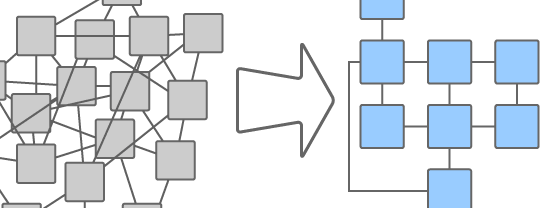

• Büyük diyagramlar için otomatik yerleştirme ve hizalama algoritması
• Hem masaüstü hem tarayıcı tabanlı web sürümü
• Şablon kütüphanesi ve özel şekil ekleme
• Windows, Mac ve Linux desteği

Sık Sorulan Sorular

yEd’de büyük bir diyagramı otomatik olarak düzenli hale nasıl getiririm?

1. Diyagramınızı oluşturduktan sonra üst menüden Layout seçeneğine tıklayın.
2. Diyagram türüne göre bir düzenleme algoritması seçin: Hierarchical (hiyerarşik yapılar için), Organic (serbest ağlar için) veya Orthogonal (akış şemaları için).
3. Algoritma ayarlarını açılan pencereden özelleştirin (kenar aralığı, katman mesafesi vb.).
4. “OK” butonuna tıklayın; yEd tüm düğümleri otomatik olarak düzenler.
5. Sonuçtan memnun değilseniz Ctrl+Z ile geri alıp farklı bir algoritma deneyin.

yEd diyagramımı Visio ile uyumlu formatta kaydedebilir miyim?

1. yEd doğrudan Visio VSDX formatını desteklemez; ancak SVG veya PDF olarak dışa aktarabilirsiniz.
2. Üst menüden File → Export seçeneğini açın ve hedef formatı seçin.
3. SVG dosyasını Visio, Inkscape veya draw.io’da açabilirsiniz.
4. Visio uyumluluğu kritikse draw.io (diagrams.net) daha geniş format desteği sunar.

Alternatifler

• Dia Diagram Editor — Açık kaynaklı hafif diyagram editörü.
• draw.io (diagrams.net) — Tarayıcı tabanlı ücretsiz diyagram aracı, Visio uyumluluğuyla öne çıkar.

yEd Graph Editor Neden Kullanılır?

yEd Graph Editor, yazılım mimarisi belgeleyen geliştiricilerden iş süreçlerini haritalayan analistlere ve ağ diyagramı çizen sistem yöneticilerine kadar geniş bir kullanıcı kitlesine hitap eder. Büyük ve karmaşık diyagramlarda otomatik düzenleme algoritması en büyük zaman tasarrufunu sağlar; elle yerleştirmek saatler alabilecek düğümleri saniyeler içinde hizalar. GraphML formatında kaydedilen diyagramlar başka araçlarla işlenebilir. Hem masaüstü hem web sürümü mevcut olduğundan ekip üyelerinin farklı platformlarda aynı diyagram üzerinde çalışması mümkündür. Ücretsiz olması, Visio gibi ücretli alternatiflere güçlü bir rakip konumuna getirir.

Kurulum ve İlk Adımlar

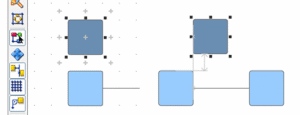

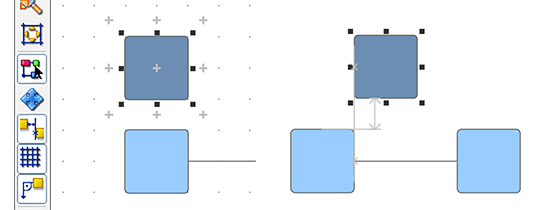

yEd’i indirip kurun; Java gerektirir ancak kurulum paketi genellikle Java’yı içerir. Yeni diyagram için “Dosya > Yeni” seçin ve diyagram türünü belirleyin. Sol paneldeki şekil paletinden öğeleri sürükleyip tuval üzerine bırakın. İki düğüm arasına kenar çizmek için kaynak düğümün kenarına gidin, ok imleci görününce hedef düğüme sürükleyin. Otomatik düzenleme için “Düzen” menüsünden algoritma seçin ve “Düzenle” düğmesine tıklayın. Dosyayı GraphML formatında kaydedin; PNG veya SVG olarak dışa aktarmak için “Dosya > Dışa Aktar” kullanın.

yEd Graph Editor, diyagram çiziminin hem görsel hem de teknik gereksinimlerini bir arada karşılayan nadir araçlardan biridir. Akademik yayınlardan kurumsal sunumlara, yazılım mimarisi belgelerinden veri akış şemalarına kadar her türlü diyagram ihtiyacını karşılar. Ücretsiz ve platform bağımsız olması, büyük kurumlardan bireysel kullanıcılara kadar geniş bir kitleye hitap etmesini sağlar.
