OpenSCAD

OpenSCAD, programlama diliyle 3D modeller oluşturmaya yarayan kod tabanlı bir CAD uygulamasıdır. Parametrik tasarım anlayışıyla değişkenler kullanarak tamamen özelleştirilebilir modeller oluşturabilirsiniz. CSG (yapıcı katı geometri) modelleme yöntemiyle karmaşık şekiller yaratılır. Windows, Mac ve Linux’ta ücretsiz ve açık kaynaklı çalışır.

Temel Özellikler

• CSG (yapıcı katı geometri) modelleme
• Kendi betik diliyle parametrik tasarım
• STL, OFF, DXF dışa aktarma
• 3D baskı için model hazırlama
• Tasarımların değişken ile parametrize edilmesi
• Gerçek zamanlı 3D önizleme
• Harici kütüphane desteği (BOSL2 vb.)
• Açık kaynak (GPL)

OpenSCAD’de basit bir 3D model nasıl oluşturulur?

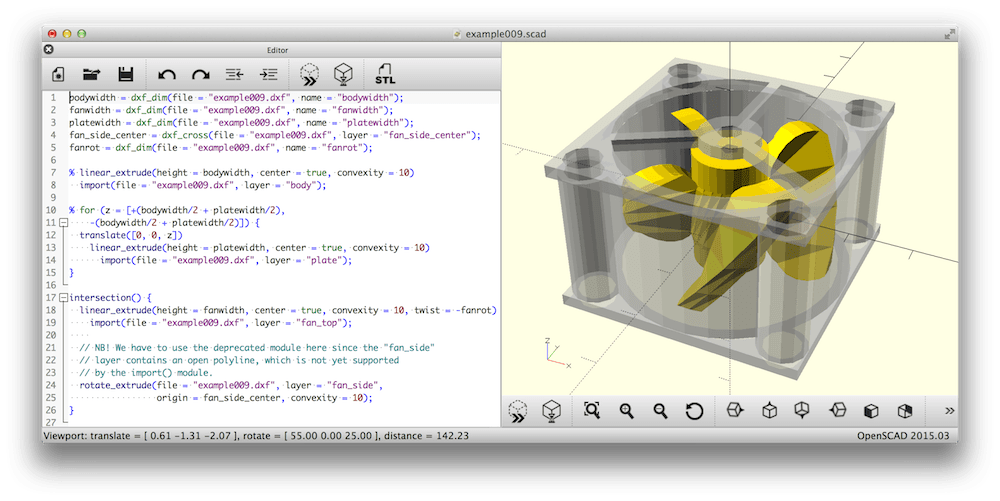

OpenSCAD’i açın ve sol paneldeki metin editörüne kod yazın. Küp oluşturmak için cube([20, 20, 10]); yazın. Silindirlik için cylinder(h=15, r=8); yazın. F5 tuşuyla önizleme, F6 ile tam render alın. STL olarak dışa aktarmak için Dosya > Dışa Aktar > STL olarak dışa aktar seçeneğini kullanın. Parametrik tasarım için en üste değişkenler tanımlayın: module yazan ve ardından tür parametreleri şeklinde kodlama yapabilirsiniz.

OpenSCAD modeli 3D baskıya nasıl hazırlanır?

F6 ile tam render alın ve modelin hatasız göründüğünü doğrulayın. Dosya > Dışa Aktar > STL olarak dışa aktar ile STL dosyası oluşturun. Oluşturulan STL dosyasını Cura, PrusaSlicer veya Bambu Studio gibi dilimleyici yazılımlara aktarın. Dilimleyicide katman yüksekliği, dolgu oranı ve destek ayarlarını yapılandırın. G-code oluşturup 3D yazıcınıza gönderin.

Alternatifler

Blender görsel arayüzle çok daha kapsamlı 3D modelleme ve animasyon imkânı sunar. LibreCAD 2D teknik çizim için ücretsiz bir CAD alternatifidir. KiCad elektronik devre ve PCB tasarımı için açık kaynaklı bir EDA aracıdır.
